保溫型磁翻板液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHZ
- 測量范圍：0～12m
- 精度等級：±10mm
- 公稱通徑：DN20-DN100
- 適用介質：水 化工原料 油 液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：≤400℃
- 供電方式：24VDC
- 訂貨號：RWN743707ZTU
保溫型磁翻板液位計概述
磁翻板液位計是我公司按原化學工業部行業標準HG/T2742-1995《磁性浮子式液位計技術條件》并參照 HG/T21284-95《磁性液位計》開發生產的產品。由于其跟液位同步上升的磁浮子通過指示器上的磁翻柱耦合翻轉來顯示液位，顯示器不直接與容器連通，所以可以制成防泄漏、耐高壓、及腐蝕條件下測量的液位計?？煽啃院?，使用安全、指示醒目、測量范圍寬、安全方便?？朔瞬ＡЧ埽ò澹┦揭何挥嬍芨叩蜏貏∽円灼扑榧澳蛪旱偷娜秉c。
磁翻板液位計在就地指示的基礎上還可制成帶上下限報警或電遠傳。輸出4-20mA.DC標準信號，實現遠程指示、控制及檢測。

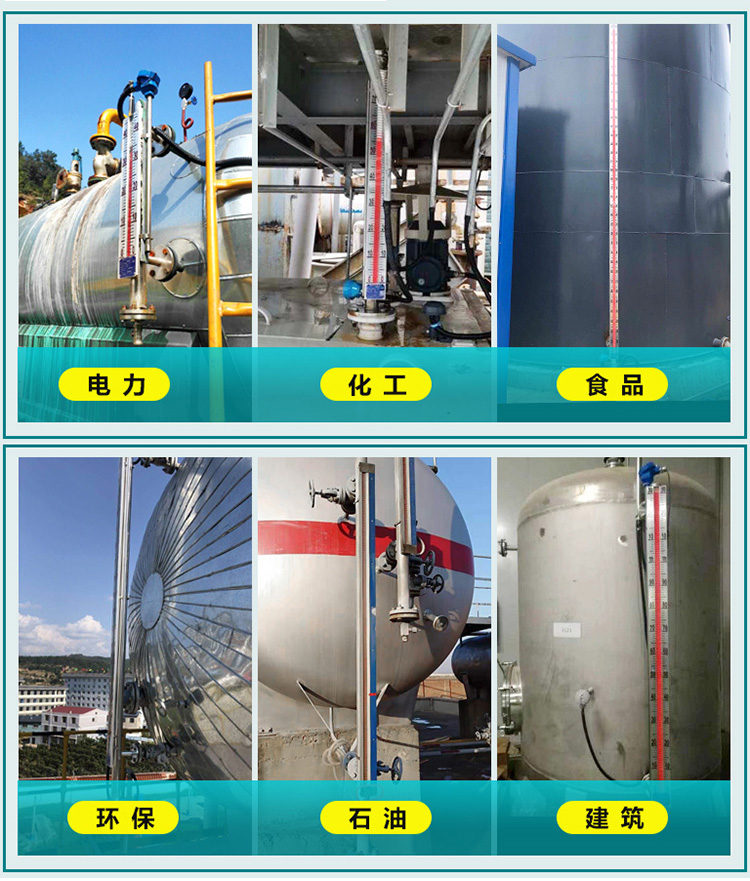

由于磁翻板液位計直觀醒目、安全可靠，檢測功能齊全、測量范圍寬、使用壽命長、安裝維護方便等特點。所以廣泛用于石油、化工、電力、冶金、環保等部門的液位檢測與控制。
保溫型磁翻板液位計結構原理與工作牲
磁翻板液位計的結構原理如圖，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動 180 度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。
在液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：
（ 1 ）XG型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。
（ 2 ）XJ型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。
在液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成 4-20MA.DC 標準電流信號輸出 , 以供液位信號輸出 , 以供液位信號遠傳至二次儀表進行指示控制與檢測。

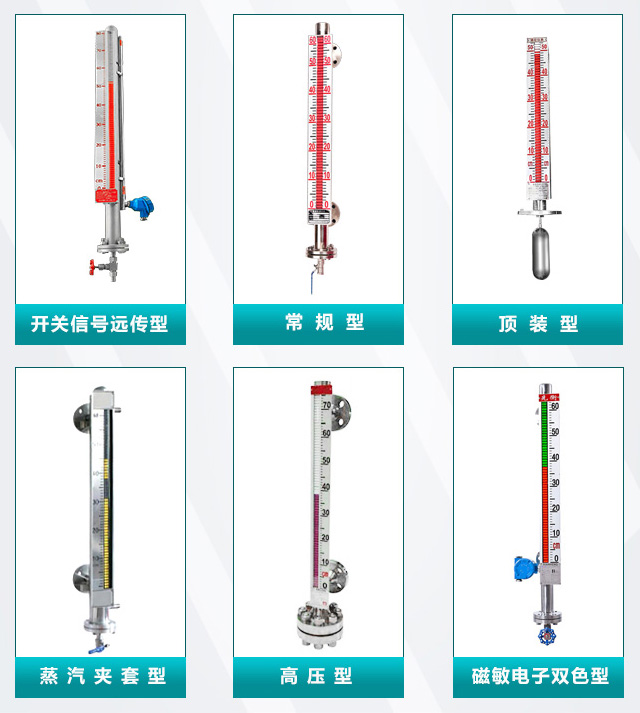

保溫型磁翻板液位計型號規格
1、磁翻板液位計（基型）
(1)外型與連接形式：
(2)主要技術參數
a 測量介質：液體
b 測量范圍： 400mm ～ 15000mm
c 測量基本誤差： ±10mm
d 工作介質溫度： -50 ℃～ 110 ℃；高溫 50 ℃～ 300 ℃
e 工作介質壓力： 0.1MPa ～ 4.0MPa;
f 工作介質密度 :0.6g / cm3 ～ 1.7g / cm3
g 工作介質粘度 : ≤0.25Pas
h 接口法蘭規格 :HG20594-97 見表 1
(3) 電遠傳變送器主要技術參數
a 測量范圍： 400mm ～ 15000mm
b 基本誤差 : 400mm ～ 1000mm 為±10mm;1000mm ～ 15000mm 為±1%FS
c 供給電源 :24V.DC ±5%
d 輸出信號 : (4 ～ 20)mA.DC( 二線制 )
e 負載電阻 :600Ω
f 環境溫度 :-25 ℃～ +60 ℃
g 接口螺紋： M20×1.5
h 接線 :
i 防爆等級 : d Ⅱ BT4
防爆證號 : GYB03163
(4) 報警器主要技術參數
i)XG型報警器
a 輸出信號 : 觸點信號
b 觸點容量 :24V.DC 、 0.5A;220V.AC 、 0.2A
c 基本誤差 : ±10mm
d 環境溫度 :-25 ℃～＋ 60 ℃
e 接線 : 見圖 3
f 防爆等級 :D Ⅱ BT4
防爆證號 :GYB03163
ii) XJ 型報警器
a 輸出信號 : 一常開、一常閉單刀雙擲觸點信號
b 觸點容量 :24V .DC 、 0.5A;220V.AC 、≤1.8A
c 工作壽命 :105 次
d 基本誤差 : ±10mm
e 環境溫度 :-25 ℃～＋ 60 ℃
f 接口螺紋 :M18×1.5
g 接線 : 見圖 4
h 防爆等級 :d Ⅱ BT4
防爆證號 :GYB03163
2 夾套保溫型磁性浮子式液位計
該液位計是在基型的主體管外安裝一個保溫夾套管構成 , 使用時在夾套管中通入蒸汽等熱媒劑 ( 或水等冷凝劑 ), 以防止主體管內工作介質的冷凝與劇變 , 保證測量的正常進行。
(1) 主要技術參數
夾套 管接口形式 1 、管螺紋 G 1 / 2 2 、法蘭 HG20593-97 ； DN15 、 PN 0.6 見表 1
其余參數同 1
(2) 電遠傳變送器主要技術參數同 1
(3) 報警器主要技術參數同 1
3 全塑 (PVC) 磁性浮子式液位計 ( 耐腐型 )
(1) 外型與連接形式 : 見圖 6
(2) 主要技術參數
A 測量范圍 :400mm-6000mm
B 工作介質溫度 :-40 ℃～ +60 ℃ ;
C 工作介質壓力 :<1.25MPa
D 接口法蘭 :HG20593-97:DN15 、 PN1.0 見表 其余參數同 1
(3) 電遠傳變送器主要技術參數同 1
(4) 報警器主要技術參數同 1
4 鋼塑復合型磁性浮子式液位計 ( 強耐腐型 )
(1) 外型與連接形式 : 見圖 7
(2) 主要技術參數
A 測量范圍 :400mm-6000mm
B 工作介質溫度 :-50 ℃～ +200 ℃ ;
C 工作介質壓力 :0.1MPa-0.6MPa
D 接口法蘭 :HG20594-97: DN25 、 PN1.0 見表 1
其余參數同 1
(3) 電遠傳變送器主要技術參數同 1
(4) 報警器主要技術參數同 1
5 頂裝型磁性浮子式液位計
(1) 外形與連接形式 : 見圖
A 測量范圍 :400mm-6000mm
B 工作介質溫度 :-50 ℃～ +250 ℃
C 工作介質壓力 : ≤1.6Mpa
D 接口法蘭 :HG20593-97:DN100 、 PN1.6 見表
其余參數同
(3) 電遠傳變送器主要技術參數同
(4) 報警器主要技術參數同
保溫型磁翻板液位計安裝使用與維護
a.安裝時液位計筒體內不允許有鐵屑、焊渣等異物進入，以免卡死浮子，液位計必須垂直安裝。（┴≤30°）
b.液位計與容器之間應安裝截止閥，以便檢修清洗時關閉液料，液位計周圍不允許有強磁場，以免影響正常 工作。
c.安裝完畢，翻柱可能是花的，或使用過程中，由于液位突變等其它原因造成個別翻柱不翻轉，這時可用磁 鋼進行較正，使零位（液位）以上翻成白色。
d.液位計命使用時，應先打開上閥門，然后緩慢打開下閥門，防止磁浮子急速上升，造成翻柱翻亂。
e.使用過程中應定期進行清洗，清除筒體內的污垢雜質。
f.對超過 3.5 米以上的液位計需考慮增加中間加固支承耳朵攀以增加其強度與穩定 .
g.液位計在使用過程中 , 如發現零、部件損壞 , 可直接與我公司聯系 , 我公司備有客戶訂購產品檔案 , 可及時予以解決。
